在當今這個信息爆炸的時代，從我們手中的智能手機、身邊的智能家電，到支撐全球互聯網運行的數據中心服務器，幾乎所有的電子設備都離不開兩大核心物理基礎：電路板與集成電路芯片。它們?nèi)缤娮邮澜绲摹肮趋馈迸c“大腦”，共同構成了現代科技的微觀基石。

一、 集成電路芯片：微型化的智慧結晶

集成電路芯片，常被稱為IC或芯片，是現代電子學的核心發明。其本質是在一小塊半導體材料（主要是硅）上，通過極其精密的制造工藝，集成數以億計甚至千億計的晶體管、電阻、電容等微型電子元件，并通過內部金屬導線將其互連，形成一個完整的、具備特定功能的電路系統。

芯片的特點在于其極致的微型化、高集成度和高可靠性。從功能上劃分，芯片種類繁多，主要包括：

1. 處理器（CPU/GPU）：負責執行指令和進行復雜運算，是設備的“大腦”。
2. 存儲器（Memory）：如DRAM、NAND Flash，負責數據的臨時或長期存儲。
3. 專用集成電路（ASIC）與片上系統（SoC）：為特定應用（如AI加速、圖像處理）定制的高度集成芯片。
4. 模擬與混合信號芯片：處理現實世界中的連續信號（如聲音、溫度），并與數字電路交互。

芯片的設計與制造是技術金字塔的頂端，涉及納米級的光刻、刻蝕、離子注入等尖端工藝，是人類工程學與精密制造的巔峰之作。

二、 電路板：系統的連接與支撐平臺

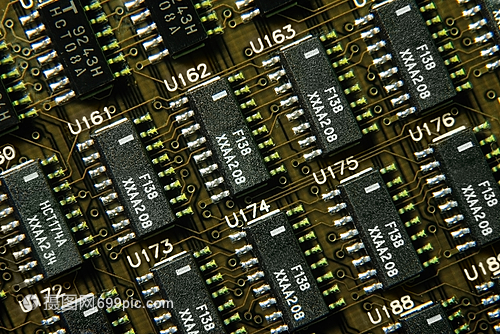

如果說芯片是“大腦”和“器官”，那么電路板（Printed Circuit Board, PCB）就是承載并連接這些器官的“骨骼”與“神經網絡”。PCB通常由絕緣基板（如玻璃纖維環氧樹脂）和附著其上的導電銅箔線路層構成。通過蝕刻工藝形成精密的導線圖案，為各種電子元件（尤其是芯片）提供機械支撐、電氣連接和物理保護。

電路板的核心作用在于：

1. 電氣互連：通過預先設計好的銅線走線，準確無誤地將不同芯片、電阻、電容等元件按照電路原理圖連接起來。
2. 機械支撐：為所有貼裝或插裝的電子元件提供穩固的安裝平面。
3. 信號與電源傳輸：設計不同的線寬、線距和疊層結構，以優化高速信號傳輸?shù)耐暾院吞峁┓€(wěn)定的電源分配。

隨著設備小型化和高性能化，PCB技術也從早期的單面板、雙面板，發展到如今的多層板（可達上百層）、高密度互連板、柔性電路板等，以滿足日益復雜的布線需求和空間限制。

三、 協同共生：從設計到封裝的完整鏈條

芯片與電路板并非孤立存在，它們?cè)谝粋€(gè)高度協同的生態中緊密合作：

1. 設計協同：芯片的引腳定義、信號標準、功耗與散熱需求，直接影響電路板的布局布線設計。同樣，PCB提供的電源質量、信號傳輸環境也制約著芯片性能的發揮。兩者必須在系統設計初期就進行聯合仿真與優化。
2. 制造與組裝：制造好的芯片通過表面貼裝技術或插裝技術，精確地焊接在PCB的指定焊盤上。這一過程（SMT）實現了物理與電氣的最終結合。
3. 封裝橋梁：芯片本身極其脆弱，需要通過“封裝”工藝為其加上保護外殼并引出連接引腳。封裝形式（如BGA、QFN）決定了芯片如何與PCB進行物理和電氣對接，是連接芯片微觀世界與PCB宏觀世界的關鍵橋梁。

四、 未來趨勢：更集成、更智能、更融合

技術發展正推動著芯片與電路板的邊界進一步模糊與融合：

• 先進封裝技術：如2.5D/3D封裝、芯片異構集成，將多個不同工藝、不同功能的芯片像搭積木一樣集成在一個封裝內，相當于在“封裝級”實現了一個微型的高性能PCB，極大提升了系統性能并減小了體積。
• 嵌入式元件：將無源元件（電阻、電容）甚至部分有源芯片直接埋入PCB內部，進一步提升集成密度和可靠性。
• 柔性電子與系統級封裝：在可穿戴設備、醫療電子等領域，柔性PCB與超薄芯片的結合，正在創造全新的電子產品形態。

總而言之，電路板與集成電路芯片是現代電子工業不可分割的一體兩面。芯片承載著設備的智能與算力，而電路板則構成了讓智能得以流動和實現的物理網絡。它們的持續創新與精密協作，共同驅動著從個人消費電子到國家重大基礎設施的每一次技術進步，無聲地構筑著我們數字時代的宏偉基石。
